分體式渦輪流量計產品概述
渦輪流量計是采用一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。渦輪流量計是一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。


分體式渦輪流量計的工作原理
圖所示為渦輪流量傳感器結構簡圖，由圖可見，當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

渦輪流量計的流量方程可分為兩種：實用流量方程和理論流量方程。
實用流量方程
q v =f/K 公式 1
q m =qvρ 公式 2
式中qv,qm……分別為體積流量，m3/s，質量流量，kg/s;
f……流量計輸出信號的頻率，Hz;
K……流量計的儀表系數，P/m3。
流量計的系數與流量（或管道雷諾數）的關系曲線如圖所示。由圖可見，儀表系數可分為二段，即線性段和非線性段。線性段約為其工作段的三分之二，其特性與傳感器結構尺寸及流體粘性有關。在非線性段，特性受軸承摩擦力，流體粘性阻力影響較大。當流量低于傳感器流量下限時，儀表系數隨著流量迅速變化。壓力損失與流量近似為平方關系。當流量超過流量上限時要注意防止空穴現象。結構相似的 TUF 特性曲線的形狀是相似的，它僅在系統誤差水平方面有所不同。

傳感器的儀表系數由流量校驗裝置校驗得出，它完全不問傳感器內部流體機理，把傳感器作為一個黑匣子，根據輸入（流量）和輸出（頻率脈沖信號）確定其轉換系數，它便于實際應用。但要注意，此轉換系數（儀表系數）是有條件的，其校驗條件是參考條件，如果使用時偏離此條件系數將發生變化，變化的情況視傳感器類型，管道安裝條件和流體物性參數的情況而定。

分體式渦輪流量計產品特點
1、無可動部件，長期穩定，結構簡單便于安裝和維護;
2、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
3、重復性好，短期重復性可達0.05%～0.2%
4、輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
5、可獲得很高的頻率信號（3～4kHz），信號分辨力強；
6、范圍度款，中大口徑可達1:20，小口徑為1:10；
7、結構緊湊輕巧，安裝維護方便，流通能力大；
8、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
9、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等;
10、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

分體式渦輪流量計基本參數
1、公稱口徑：管道式：DN4～DN200
2、插入式：DN100～DN2000
3、精度等級：管道式：±0.5級，±1.0級
4、插入式：±1.5級、±2.5級
5、環境溫度：-20℃～50℃
6、介質溫度：測量液體：-20℃～120℃
7、測量氣體：-20℃～80℃
8、大氣壓力：86KPa～106KPa
9、公稱壓力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
10、防爆等級：ExdIIBT4
11、連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等
12、直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN；液體：上游直管段應≥20DN，下游直管段應≥5DN；插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）
13、顯示方式：（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)；（2）現場顯示：8位LCD顯示累積流量，單位(m3)4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速；（3）溫度壓力補償型：A、顯示標準瞬時流量及標準累計流量，B、顯示當前壓力、溫度、電池電壓
14、輸出功能：（1）脈沖輸出，p-p值由供電電源確定，（2）4～20mA兩線制電流輸出，（3）單位體積脈沖輸出及傳感器原始脈沖輸出，（4）帶有RS485通迅接口
15、供電電源：（1）DC5～24V，（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上，（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
16、傳輸距離：傳感器至顯示儀距離可達500m

分體式渦輪流量計流量范圍

傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、*大壓力損失表：

分體式渦輪流量計儀表分類
現場顯示型
本智能流量計是采用先進單片微機技術設計的新型流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計總量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。

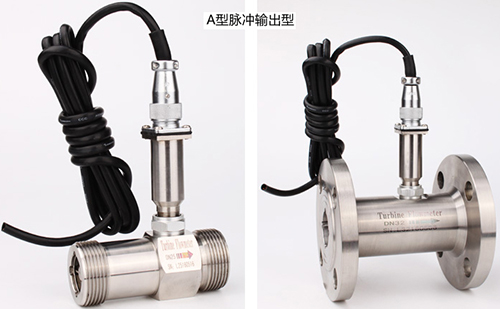

B、脈沖輸出型
工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手?jǐn)Q到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。

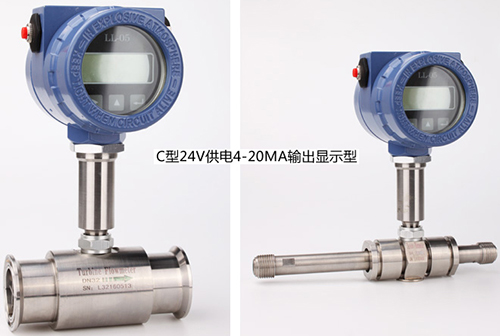

C、4～20mA輸出型
工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*大流量，流量范圍見渦輪流量傳感器銘*。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手?jǐn)Q到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。

D、分體遠傳顯示型
工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計總量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接

分體式渦輪流量計型譜

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”后加“（FL）”

例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要脈沖信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：LWGY-40（FL） /05/S/S/N/H16

分體式渦輪流量計安裝方法

渦輪流量傳感器的安裝布置簡圖如圖 6-1。

渦輪流量計在出廠時將流量傳感器、檢測部件、流量顯示儀表等組件分開包裝，在現場安裝的步驟如下：

①檢查傳感器、檢測部件、流量顯示儀表的出廠編號（或儀表系數）是否一致，切不可將不同出廠編號（或儀表系數）的組件混合安裝，以免影響測量準確度。

②按安裝要求將傳感器組件裝在管路上。

③用螺紋連接方式將檢測部件固定在傳感器組件上。

④在傳感器殼體上安裝流量顯示儀表組件（整體安裝），或?qū)⒘髁匡@示儀表安裝在傳感器附件的管路上。

分體式渦輪流量計的安裝

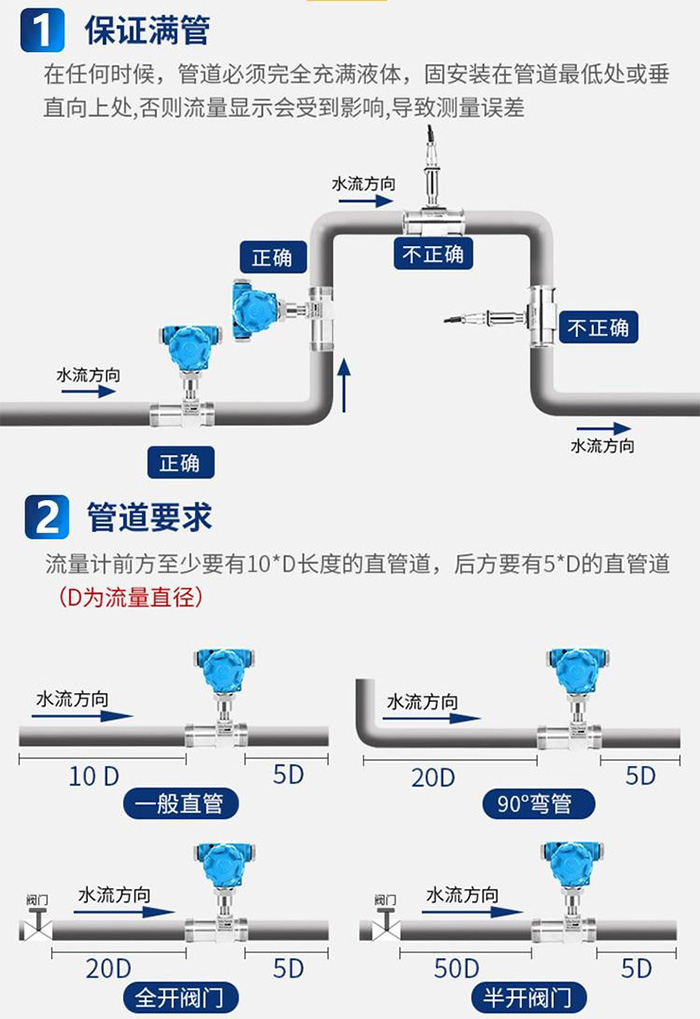

1.在安裝渦輪流量傳感器時，必須保證滿管安裝，即管道中充滿流體。否則流量測量會受到影響，導致測量誤差。水平安裝時如圖 6-2 示意安裝，垂直時如圖 6-3 示意安裝。

2.若流量傳感器安裝位置位于管線的低點，為防止流體中雜質沉淀滯留，應在其后的管線安裝排放閥，定期排放沉淀雜質。

3.流量計一般水平安裝，要垂直安裝時需在訂貨時說明。

4.流量傳感器不應裝在水平管線的*高點，以免管線內聚集的氣體（如停流時混入空氣）停留在流量傳感器處不易排出而影響測量。正確安裝參見圖 6-4 的方式。

5.傳感器的安裝方式根據規格不同，采用螺紋或者法蘭安裝。嚴禁在流量計殼體上進行焊接。焊接時必須將流量計拆離管線。

6.安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

7.在需要連續運行不能停流的場合，為了檢修時不致影響流體的正常輸送，建議在流量傳感器的安裝處，按圖 6-1 設置旁通管路和可靠的截止閥，測量時應保證旁通管路無泄漏。

8.流量計安裝時，其上、下游應根據使用說明書的要求配置相應長度的直管段。傳感器上游端至少有 20 倍公稱通徑長度的直管段，下游端應不少于 5 倍公稱通徑長度的直管段。

9.為保證流量計的使用壽命，必須安裝過濾器。對于不能停流的，應并聯安裝兩套過濾器，輪流清除雜質，或選用自動清洗型過濾器。

10.安裝時注意流體方向，不得反向安裝。

11.需要安裝流量調節閥的場合，調節閥應安裝在流量計的下游處，以減少來自上游的流量干擾，利于流量的調節穩定。上游側的截止閥測量時應全開，且這些閥門都不得產生振動和向外泄漏。壓力表可裝在上下游進出口處，溫度計應裝在下游 5DN 處。對于可能產生逆向流的管線應加裝止回閥以防止流體反向流動。

12.流量傳感器露天安裝時，請做好遮陽和防雨淋措施。

13.流量計外殼設有接地端子，應可靠接地，但不得與強電系統地線共用。

14.現場安裝、維護必須遵守“有爆炸性氣體時勿開蓋”的警告語，并在開蓋前關掉外電源。

15.拆裝流量計時，對磁感應部分不能碰撞。

16.投入運行前先進行儀表系數的設定。仔細檢查，確保儀表接線無誤，接地良好，方可送電。

17.渦輪流量計所安裝的管道不得對其施加任何應力。

18.進行管道耐壓試驗時，渦輪流量計不得安裝在管道上。

19.流量計顯示儀表應可以轉動一定角度。
